Описание проекта

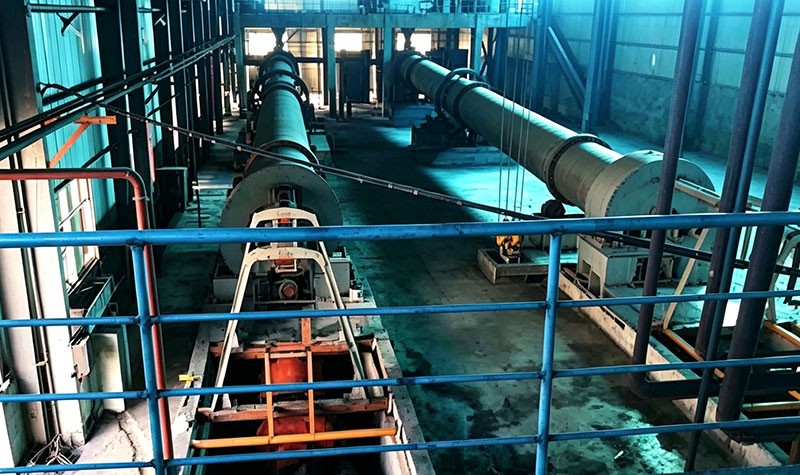

Компания Henan Hongke Heavy Machinery Co Ltd (далее «Henan Hongke Machinery») успешно спроектировала, изготовила и ввела в эксплуатацию полную линию по производству активной извести на вращающейся печи в уезде Дэань, город Цзюцзян, провинция Цзянси, Китай . Данный комплексный проект обеспечивает годовой выпуск 8 000 тонн высококачественной активной извести, соответствующей строгим требованиям заказчика к чистоте продукции, энергоэффективности и экологической безопасности .

Уезд Дэань расположен в северной части провинции Цзянси — регионе с богатыми запасами известняка и растущим спросом на строительную и металлургическую известь . Развитая промышленная инфраструктура и удобная транспортная сеть региона делают его идеальным местом для размещения производств извести. Данный проект является наглядным примером способности компании Henan Hongke Machinery реализовывать индивидуальные, экономически эффективные решения для производства извести в различных географических условиях как в Китае, так и за рубежом .

Конфигурация производственной линии и оборудование

Линия по производству извести на вращающейся печи в уезде Дэань采用采用 provenную архитектуру системы «вертикальный подогреватель + вращающаяся печь + вертикальный охладитель», которая широко признана наиболее энергоэффективной и экологически безопасной конфигурацией для производства активной извести . Ниже представлено подробное описание каждого основного компонента оборудования.

1. Система приёмки и подачи сырья

Блоки известняка фракцией 20–50 мм сначала доставляются на площадку предприятия и хранятся на крытой площадке сырья . Материал проходит этап грохочения для удаления мелких фракций и фрагментов крупнее нормы, что гарантирует поступление в производственный процесс только калиброванного известняка . Вибропитатель и ковшовый элеватор транспортируют подготовленный известняк в верхний загрузочный бункер вертикального подогревателя .

Загрузочный бункер оснащён верхним и нижним уровнемерами для поддержания равномерного потока материала и предотвращения перегрузки или недогрузки . Автоматическая система управления обеспечивает равномерное распределение известняка по всем камерам подогрева, оптимизируя эффективность теплообмена .

2. Вертикальный подогреватель

Вертикальный подогреватель является ключевым компонентом, который значительно повышает тепловую эффективность системы за счёт использования отходящего тепла дымовых газов вращающейся печи . В данной конфигурации горячие дымовые газы с температурой approximately 1 000–1 150°C из хвостовой части печи поступают в подогреватель и проходят вверх через нисходящий слой известняка в кольцевом канале .

Благодаря противоточному теплообмену известняк предварительно нагревается до approximately 900°C, достигая степени предварительного разложения 20–30% до поступления во вращающуюся печь . Этап предварительного нагрева значительно сокращает время пребывания материала во вращающейся печи и снижает общее потребление топлива до 40% по сравнению с системами без подогревателей .

Подогреватель оснащён multiple гидравлическими штанговыми толкателями, которые последовательно выгружают предварительно нагретый материал во вращающуюся печь через точно выверенные интервалы . Каждый толкатель работает независимо посредством dedicated гидравлических цилиндров, а интервал подачи может регулироваться через систему управления PLC для оптимизации скорости подачи и качества продукции .

Корпус подогревателя выполнен из стальных обечаек с футеровкой из огнеупорного кирпича, а все критические высокотемпературные компоненты изготовлены из жаропрочной легированной стали, что обеспечивает надёжную работу при температурах свыше 1 000°C .

3. Вращающаяся печь

Сердце производственной линии — вращающаяся печь — слегка наклонный, медленно вращающийся цилиндрический барабан . Корпус печи изготовлен из высококачественной углеродистой стали с precision сварными швами и футерован изнутри огнеупорным кирпичом для теплоизоляции и конструкционной защиты .

Основные технические характеристики вращающейся печи:

Печь работает на принципе сочетания вращательного и гравитационного движения. При вращении цилиндра частицы известняка перекатываются по окружности и одновременно продвигаются осево от высокого конца (хвост печи) к низкому концу (головка печи) . Это двойное движение обеспечивает thorough и равномерный нагрев всех частиц материала.

Процесс обжига внутри вращающейся печи завершает термическое разложение карбоната кальция (CaCO₃) на оксид кальция (CaO) и диоксид углерода (CO₂) при температурах от 1 100°C до 1 350°C . Весь процесс разложения тщательно контролируется посредством привода с частотным регулированием, что позволяет операторам в реальном времени корректировать скорость вращения печи в зависимости от степени разложения в подогревателе и требований к качеству продукции .

Система сжигания采用 многосопловую горелку, capable работы на угольной пыли, природном газе или смешанном топливе . Конструкция горелки обеспечивает независимую регулировку скорости истечения каждого воздушного канала, позволяя операторам создавать оптимальную форму факела для различных режимов работы .

4. Вертикальный охладитель

Непосредственно после вращающейся печи вертикальный охладитель осуществляет быстрое охлаждение горячей продукции (typically 1 000–1 200°C на выходе из печи) до температуры ниже 100°C . Быстрое охлаждение крайне важно для сохранения высокой реакционной способности (степени активности) извести, так как медленное охлаждение может вызвать рост кристаллов и ухудшить гидратационные свойства извести .

Вертикальный охладитель работает без подвижных частей, основываясь на гравитационном потоке и принудительном воздушном охлаждении . Холодный воздух продувается снизу вверх через нисходящий слой извести, achieving эффективный теплообмен. Полученный горячий воздух (approximately 600°C) возвращается во вращающуюся печь в качестве вторичного воздуха для горения, further повышая общую тепловую эффективность системы .

Охлаждённая известь выходит из охладителя при температуре approximately на 40°C выше температуры окружающей среды, что делает её пригодной для immediate обращения, транспортировки и хранения .

5. Система очистки отходящих газов

Экологическая безопасность является основополагающим принципом проектирования линии в уезде Дэань . Система очистки отходящих газов включает многоступенчатый процесс очистки:

• Многотрубный охладитель: Снижает температуру отходящих газов из хвостовой части печи с approximately 280°C до менее 200°C .

• Импульсный рукавный фильтр: Улавливает мелкодисперсные частицы с использованием фильтровальных рукавов с мембранным покрытием из PTFE, achieving эффективность пылеулавливания более 99,9% .

• Высокотемпературный дымосос: Поддерживает proper разрежение в системе и обеспечивает прохождение отходящих газов через систему очистки .

Очищенные отходящие газы соответствуют строгим нормативам Китая по выбросам: концентрация пыли на выходе consistently поддерживается ниже 30–50 мг/Нм³ . Это обеспечивает полное соответствие национальным и местным экологическим нормативам, что является critical требованием для объектов по производству извести в провинции Цзянси и throughout Китая .

6. Система транспортировки и хранения готовой продукции

Охлаждённая известь поступает из вертикального охладителя и транспортируется посредством пластинчатого конвейера, ковшового элеватора и ленточного конвейера на участок грохочения готовой продукции . Вибрационный грохот разделяет известь на две фракции:

• Кондиционная продукция (>5 мм): транспортируется в силос хранения активной извести для отгрузки.

• Мелкая фракция (<5 мм): собирается в отдельный силос для дальнейшего использования.

Оба силоса оснащены электрическими разгрузочными клапанами для контролируемой погрузки и отгрузки .

7. Система автоматизации и управления

Всей производственной линией управляет DCS (распределённая система управления) в интеграции с PLC-контроллерами, обеспечивающая централизованный мониторинг и управление из единого диспетчерского пункта . Система в режиме реального времени отслеживает и регулирует ключевые параметры, включая:

• Температурные и давлительные профили печи

• Уровни материала в подогревателе и интервалы работы толкателей

• Температуру на выходе из охладителя

• Состав и расход отходящих газов

• Соотношения топлива и воздуха

Интеллектуальная система управления включает встроенные экспертные алгоритмы, которые автоматически корректируют объём воздуха для горения, скорость подачи и частоту вращения печи на основе характеристик сырья и производственных целей . Это минимизирует участие оператора, reduces человеческие ошибки и обеспечивает стабильное качество продукции на протяжении каждого производственного цикла .

Технические преимущества линии в уезде Дэань

Линия по производству извести на вращающейся печи от Henan Hongke Machinery предлагает several значительных преимуществ, которые напрямую повышают эффективность операций и экономическую выгоду заказчика:

Высокое качество и стабильность продукции

Открытая конструкция обжига вращающейся печи allows sulfur-containing дымовым газам promptly покидать систему, предотвращая серное загрязнение извести . Равномерное перекатывающее движение обеспечивает consistent тепловую обработку всех частиц известняка, resulting в продукции с низким уровнем пережога и недожога (typically <8%) и высокой степенью активности 340–400 мл . Данный уровень качества соответствует строгим требованиям сталеплавильной, металлургической и химической промышленности.

Превосходное использование сырья

В отличие от шахтных печей, требующих carefully калиброванного сырья, система вращающейся печи allows непосредственно обрабатывать частицы известняка фракцией 10–50 мм . Данная capability позволяет заказчику utilize более мелкие фракции известняка (10–30 мм), которые в противном случае являлись бы отходами при работе conventional печей, significantly повышая общий выход карьера и эффективность использования ресурсов .

Превосходная энергоэффективность

Сочетание вертикального подогревателя и вертикального охладителя создаёт highly эффективный тепловой цикл . Подогреватель использует отходящее тепло дымовых газов печи для предварительного разложения 20–30% известняка до его поступления в печь, тогда как охладитель возвращает чувствительное тепло от горячей продукции для подогрева воздуха горения . В совокупности эти системы снижают удельный расход тепла до approximately 5 000–5 225 кДж/кг CaO, что значительно ниже среднеотраслевых показателей для conventional известковых печей .

Экологическая безопасность

Многоступенчатая система очистки отходящих газов обеспечивает соответствие всех выбросов нормативам Китая по охране окружающей среды, а в ряде случаев их превосходит . Полностью закрытая конструкция процесса минимизирует fugitive пылевые выбросы, а advanced система рукавной фильтрации achieves концентрацию пыли на выходе ниже 30 мг/Нм³ . Эти особенности particularly важны в условиях increasingly строгих экологических нормативов, регулирующих производство извести в провинции Цзянси .

Высокая степень автоматизации и низкие трудозатраты

Система автоматизации на базе DCS обеспечивает централизованное управление всем производственным процессом с minimal участием оператора . Это снижает затраты на персонал, повышает безопасность эксплуатации и обеспечивает быстрое реагирование на изменяющиеся условия производства или требования к качеству .

Компактность и сжатые сроки строительства

Оптимизированная конструкция системы, featuring вертикальный подогреватель для сокращения необходимой длины печи, уменьшает общую площадь объекта . Стандартизированный инженерный подход и модульная конструкция оборудования компании Henan Hongke Machinery обеспечивают быстрое строительство и ввод в эксплуатацию, с типичными сроками реализации проекта 6–7 месяцев от проектирования до полного выхода на производственную мощность .

Реализация и ввод в эксплуатацию силами Henan Hongke Machinery

Henan Hongke Heavy Machinery Co Ltd осуществляла все этапы данного проекта — от initial оценки可行性 до final передачи объекта в эксплуатацию . Комплексный пакет услуг включал:

1. 1.Инженерное проектирование: Индивидуальное проектирование технологического процесса и планировка объекта, оптимизированная под конкретные условия площадки заказчика в уезде Дэань .

2. 2.Производство оборудования: Все основное и вспомогательное оборудование изготовлено на производственных площадках Henan Hongke Machinery в строгом соответствии с протоколами контроля качества .

3. 3.Транспортировка и логистика: Координированная доставка всего оборудования на объект в провинции Цзянси.

4. 4.Авторский надзор за монтажом: Компания Henan Hongke Machinery направила experienced инженеров на площадку для надзора за монтажом оборудования и обеспечения proper выверки и сборки .

5. 5.Пуско-наладка: Полное тестирование системы, оптимизация параметров и пробное производство для подтверждения соответствия проектным характеристикам .

6. 6.Обучение персонала: Комплексное обучение команды заказчика, включающее нормальную эксплуатацию, плановое техническое обслуживание, устранение неисправностей и процедуры безопасности .

Всё оборудование проходит 24-часовое испытательное пробное производство перед отгрузкой, с предоставлением detailed отчётов об инспекции вместе с поставкой .

Провинция Цзянси: Растущий рынок активной извести

Проект в уезде Дэань reflects более широкую тенденцию промышленного развития провинции Цзянси. В последние годы регион witnessed значительные инвестиции в переработку известняка и производство кальцийсодержащих химикатов . Уезд Дэань, в частности, превратился в центр по производству извести и оксида кальция, о чём свидетельствуют multiple проекты, подтверждающие сильную ресурсную базу известняка и поддерживающую промышленную политику региона .

Успешный ввод в эксплуатацию данной линии мощностью 8 000 тонн/год further укрепляет присутствие Henan Hongke Machinery на рынке Цзянси и демонстрирует способность компании обслуживать заказчиков любого масштаба — от малых и средних предприятий до крупных промышленных комплексов .

О компании Henan Hongke Heavy Machinery Co., Ltd.

Henan Hongke Heavy Machinery Co Ltd — профессиональный производитель вращающихся печей и поставщик комплексных линий по производству извести, базирующийся в провинции Хэнань, Китай . Компания специализируется на проектировании, производстве и монтаже линий по производству активной извести на вращающихся печах мощностью от 150 до более 1 500 тонн в сутки .

Имея многолетний опыт в отрасли производства извести, Henan Hongke Machinery реализовала успешные проекты по всему Китая и на международных рынках, включая Юго-Восточную Африку, Центральную Азию, Африку и Ближний Восток . Портфолио компании включает:

• Линии по производству активной извести на вращающихся печах

• Вертикальные подогреватели и вертикальные охладители

• Системы приготовления угольной пыли

• Системы очистки отходящих газов

• Системы автоматического управления DCS

• Комплексные услуги «под ключ»

Henan Hongke Machinery привержена созданию надёжных, энергоэффективных и экологически безопасных решений для производства извести, которые обеспечивают долгосрочную ценность для заказчиков по всему миру .
