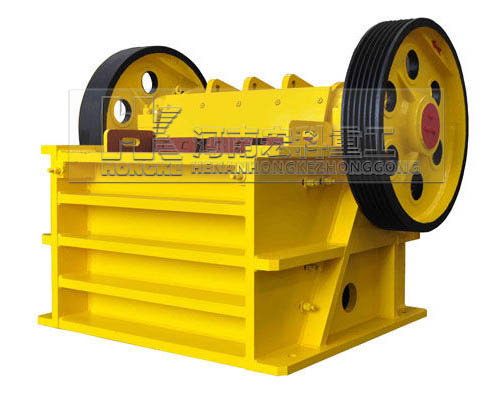

Щековая дробилка в основном используется для среднего дробления различных руд и сыпучих материалов. Она широко используется в горнодобывающей, плавильной, строительной, автомобильной, железнодорожной, водохозяйственной и химической промышленности. Высокая прочность на сжатие измельченного материала достигает 320 МПа. Рабочими характеристиками являются большая степень измельчения, однородный размер продукта, простая конструкция, надежная работа, простота обслуживания и низкие эксплуатационные расходы.

Рабочие характеристики щековой дробилки:

1. Полость дробления глубокая и нет мертвой зоны, что улучшает производительность подачи и производительность.

2. Степень измельчения большая, а размер продукта однородный.

3. Устройство регулировки выпускного отверстия прокладочного типа надежно и удобно, с большим диапазоном регулировки, что увеличивает гибкость оборудования.

4. Система смазки безопасна и надежна, замена деталей удобна, а обслуживание оборудования простое.

5. Простая конструкция, надежная работа и низкие эксплуатационные расходы.

6. Энергосбережение оборудования: экономия энергии на одной машине 15% -30%, экономия энергии системы более чем в два раза.

7. Большой диапазон регулировки разгрузочного отверстия может удовлетворить требования разных пользователей.

8. Низкий уровень шума и меньше пыли.

Принцип работы:

Подвижная губка подвешена на оправке и может поворачиваться влево и вправо. Когда эксцентриковый вал вращается, шатун совершает возвратно-поступательное движение вверх и вниз, заставляя две упорные пластины также совершать возвратно-поступательное движение, тем самым подталкивая подвижную челюсть к возвратно-поступательному движению влево и вправо для реализации раздавливания и разгрузки. В этом типе дробилки используется кривошипно-двухзвенный механизм. Несмотря на то, что подвижная челюсть подвергается большой силе реакции дробления, ее эксцентриковый вал и шатун не подвергаются большим усилиям. Поэтому в промышленности часто используются машины большого и среднего размера. Для измельчения твердых материалов. Кроме того, когда этот тип дробилки работает, траектория движения каждой точки на подвижной челюсти представляет собой дугу с центром на оправке, радиус дуги равен расстоянию от точки до оси, верхняя дуга мала, а нижняя дуга большая. Эффективность дробления низкая, а степень дробления обычно составляет 3 6. Из-за простой траектории движения ее называют простой поворотной щековой дробилкой.

Модель и характеристики
