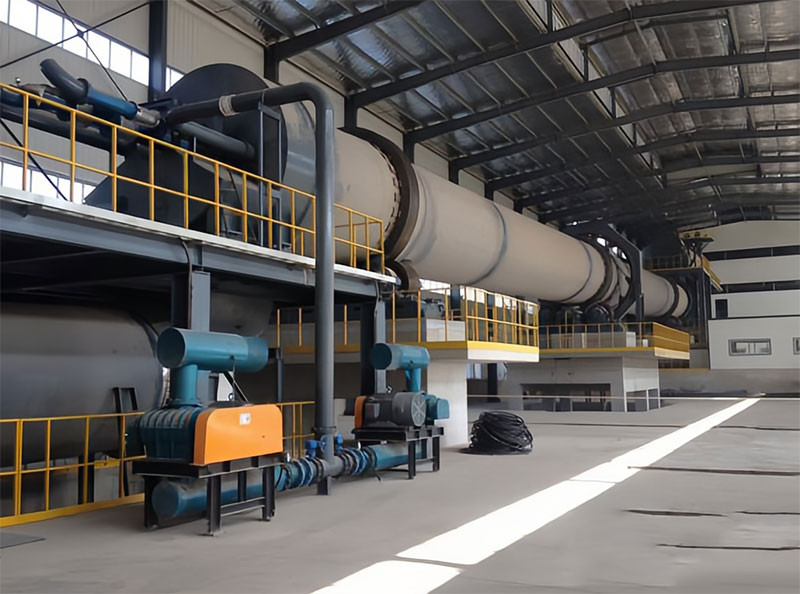

Компания Henan Hongke Heavy Machinery Co., Ltd. завершила поставку и пусконаладку линии вращающейся печи Φ 2,5×45 м для производства оксида цинка (ZnO) на производственной площадке заказчика в городе Тунжэнь, провинция Гуйчжоу, Китай. Это совершенно новая установка — не реконструкция и не модернизация старого оборудования. Ниже приведено полное описание проекта: заказчик, исходная проблема, конфигурация оборудования, сроки поставки, результаты пусконаладки и отзыв заказчика.
Местоположение: город Тунжэнь, провинция Гуйчжоу, Китай
Отрасль: цветная металлургия / вторичное извлечение цинка
Тунжэнь расположен на северо-востоке провинции Гуйчжоу, в регионе с значительными запасами цинка, марганца и ртути. Здесь давно развита цветная металлургия, а в последние годы растёт внимание к вторичной переработке — возврату промышленных остатков и пыли в производственный оборот.
Наш заказчик эксплуатирует предприятие по извлечению цинка в этом регионе. Он перерабатывает цинксодержащие промышленные остатки, включая пыль сталеплавильных печей и другие побочные продукты, для получения цинка в форме оксида цинка.
До обращения в Henan Hongke Machinery заказчик эксплуатировал старую производственную линию с рядом нерешённых проблем:
| Проблема | Последствия |
|---|---|
| Нестабильная степень извлечения цинка | Потери ценного цинка со шлаком; снижение выручки на тонну сырья |
| Нестабильный температурный профиль печи | Неполное восстановление; переменное качество продукции |
| Частое кольцеобразование | Налипание материала на стенки печи; внеплановые простои |
| Высокий расход топлива | Рост эксплуатационных затрат на тонну ZnO |
| Недостаточный контроль пыли и выбросов | Сложности с соблюдением ужесточающихся экологических норм |
| Ограниченная производительность | Невозможность принимать большие объёмы сырья |
Заказчику требовалась новая специализированная линия — не модернизация старой системы. Цель была ясна: повысить извлечение цинка, обеспечить стабильное качество продукции, снизить эксплуатационные расходы и обеспечить надёжную круглосуточную работу.
После оценки нескольких поставщиков заказчик выбрал нас по конкретным практическим причинам:
а) Понимание процесса, а не только поставка оборудованияИзвлечение оксида цинка по процессу Вельца зависит от взаимодействия подготовки сырья, температуры восстановления, атмосферы печи и газоочистки. Мы детально обсуждали эти параметры в ходе технического обмена — не только габариты и цену.
б) Индивидуальный проект под фактическое сырьёСырьё заказчика не являлось стандартной цинковой рудой. Это была смесь промышленных остатков с переменным содержанием цинка и крупностью частиц. Наша инженерная команда спроектировала печь под эти конкретные характеристики.
в) Ответственность за полный объём поставкиМы поставили полный комплект: оборудование подготовки сырья, вращающуюся печь, горелочную систему, камеру окисления и осаждения, систему охлаждения, рукавный фильтр, систему грануляции шлака и управление на базе ПЛК. Заказчику не пришлось координировать нескольких поставщиков.
г) Новое оборудованиеЗаказчик прямо заявил, что хочет новую систему, построенную для данного применения — не восстановленное оборудование и не перепрофилированную цементную печь.
д) Проверенные рекомендации и осмотр заводаПеред подписанием контракта заказчик ознакомился с нашим производством и аналогичными проектами печей.
Поставленная линия построена на базе вращающейся печи Φ 2,5×45 м.
| Параметр | Значение |
|---|---|
| Диаметр печи | 2,5 м |
| Длина печи | 45 м |
| Применение | Извлечение оксида цинка из цинксодержащих остатков |
| Наклон печи | 3–4 % |
| Частота вращения | частотное регулирование |
| Рабочая температура | до 1100–1200 °C (зона восстановления) |
| Приводная система | Тяжёлый зубчатый привод с основным и вспомогательным двигателями |
| Уплотнения | Лабиринтные с воздушным поддувом в головной и хвостовой частях |
Состав поставки:
| Система | Назначение |
|---|---|
| Подготовка сырья | Дробление, смешивание с углеродным восстановителем, грануляция |
| Вращающаяся печь Φ 2,5×45 м | Восстановление и возгонка цинка |
| Многоканальная горелка | Подвод тепла, контроль факела |
| Камера окисления и осаждения | Контролируемое окисление паров цинка до ZnO |
| Система поверхностного охлаждения | Охлаждение газов перед фильтрацией |
| Импульсный рукавный фильтр | Улавливание дыма ZnO |
| Система грануляции шлака | Охлаждение и выгрузка шлака |
| Система управления на ПЛК | Контроль температуры, подачи, скорости и выбросов |
| Этап | Статус |
|---|---|
| Технический обмен и проектирование процесса | Завершён |
| Изготовление на предприятии Henan Hongke | Завершено |
| Заводская сборка и испытание без нагрузки | Завершены |
| Отгрузка в Тунжэнь, Гуйчжоу | Завершена |
| Монтаж на площадке | Завершён |
| Пусконаладка и горячие испытания | Завершены |
| Передача заказчику | Завершена |
Линия поставлена и передана производственной команде заказчика.
| Показатель | Результат |
|---|---|
| Степень извлечения цинка | Улучшена по сравнению с предыдущей линией |
| Качество продукции | Стабильный марочный состав ZnO, соответствует спецификациям заказчика |
| Контроль температуры | Стабильная температура зоны восстановления по сменам |
| Кольцеобразование | Снижено; меньше внеплановых остановок |
| Производительность | Соответствует согласованной проектной мощности |
| Контроль выбросов | Пылевыбросы в пределах нормативов |
| Стабильность работы | Достигнута непрерывная работа |
«Печь работает стабильно с момента пусконаладки. Степень извлечения выше, чем на старой линии, качество продукции стабильное. Инженерная команда оперативно реагировала в ходе монтажа и пусконаладки. Мы удовлетворены оборудованием и поддержкой». — Руководитель производства, предприятие по извлечению цинка в Тунжэне
| Преимущество | Практическая ценность |
|---|---|
| Выше извлечение цинка | Больше товарного ZnO на тонну сырья |
| Стабильное качество | Устойчивые контракты с покупателями |
| Ниже расход топлива | Снижение себестоимости тонны |
| Меньше кольцеобразования | Меньше внеплановых простоев |
| Экологическое соответствие | Соответствие местным нормам выбросов |
| Единый поставщик | Единая ответственность за объём |
Наши обязательства перед заказчиком в Тунжэне не заканчиваются на передаче линии. Мы продолжаем обеспечивать:
Техническую поддержку по оптимизации процесса
Наличие запасных частей для критичных компонентов
Рекомендации по обслуживанию и планированию профилактических работ
Поддержку будущего расширения мощности или изменения процесса
Мы рассматриваем эту поставку как начало долгосрочного сотрудничества, а не разовую сделку.
Henan Hongke Heavy Machinery Co., Ltd. (Henan Hongke Machinery) проектирует и производит промышленное оборудование с 2006 года. Наш ассортимент включает:
Вращающиеся печи — для оксида цинка, извести, доломита, молибдена, металлургии и обжига минералов
Вращающиеся сушилки — для осадков, песка, гипса, биомассы и промышленных материалов
Шаровые мельницы — для измельчения руды, шлака, цемента и химического сырья
Дробилки — для первичного и вторичного дробления
Мы специализируемся на комплексных решениях для горнорудной и перерабатывающей промышленности — полностью готовых к работе системах, а не просто отдельных машинах. От проектирования до монтажа и послепродажного обслуживания мы сопровождаем наших заказчиков на каждом этапе.
Если вы перерабатываете цинксодержащие остатки, пыль сталеплавильных печей или аналогичное сырьё, мы можем обсудить типоразмер печи, конфигурацию процесса и ожидаемые показатели извлечения на основе ваших фактических данных о материале.
Свяжитесь с компанией Henan Hongke Heavy Machinery Co., Ltd. — мы изучим данные вашего сырья и предложим конфигурацию под ваши производственные задачи.
