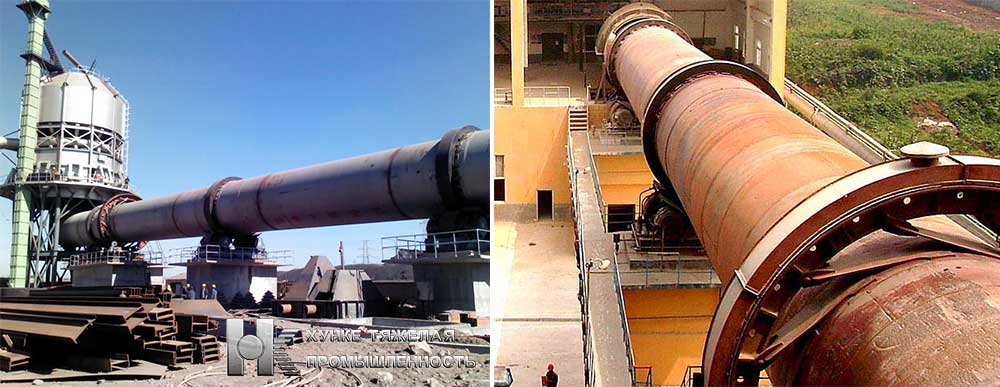

Металлургическая вращающаяся печь
Модель：Φ2.5×40-Φ6.0×95
- Область применения：в основном используется во многих отраслях производства строительных материалов, металлургии, химической промышленности, огнеупоров, охраны окружающей среды.
Производительность：180-10000т в сутки
- Материалы：намагниченный обжиг бедной железной руды в металлургической промышленности; окислительный обжиг хромоникелевой железной руды
Металлургическая вращающаяся печь в основном используется в металлургической промышленности, обжига намагничиванием обедненной железной руды на железных заводах; обжига окислением хромовой и никелевой железной руды; обжига огнеупорных заводов с высоким содержанием металлургической руды и обжига алюминиевых заводов клинкер, гидроксид алюминия, хромовая руда и порошок хромовой руды обжигаются на химических предприятиях.
Характеристики металлургической вращающейся печи:
Новый тип металлургической вращающейся печи отличается простой конструкцией, удобным и надежным управлением производственным процессом, небольшим количеством изнашиваемых деталей, высокой производительностью и высококачественной продукцией.

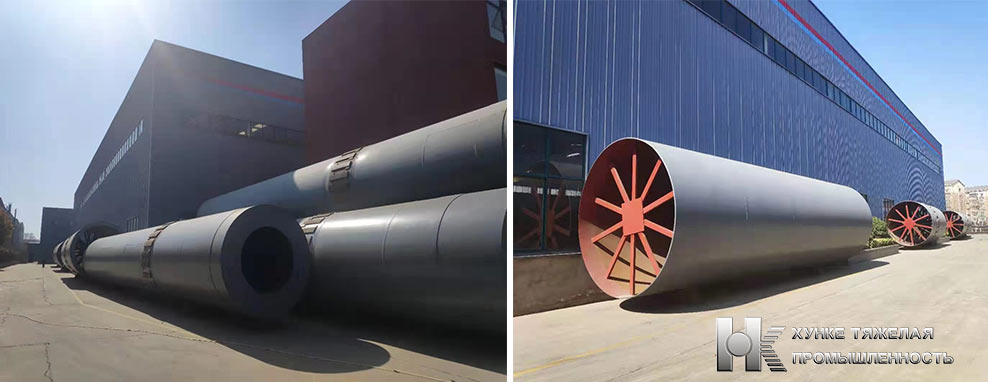

1. Корпус печи изготовлен из листовой углеродистой или легированной стали и автоматически сварен;
2. Ремни колес, опорные колеса и открытые шестерни изготовлены из легированной стали;
3. Подшипник скольжения использует подшипник с большим зазором без царапин;
4. В передаточном устройстве используется редуктор с твердой поверхностью зубьев, эластичная мембранная муфта и двигатель постоянного тока.
5. Используют гидравлические удерживающие колеса;
6. Головка печи и хвостовая часть соответственно ламинированы чешуей и сжаты и герметизированы цилиндрами;
7. Оборудован устройством с медленным приводом.
Принцип работы:

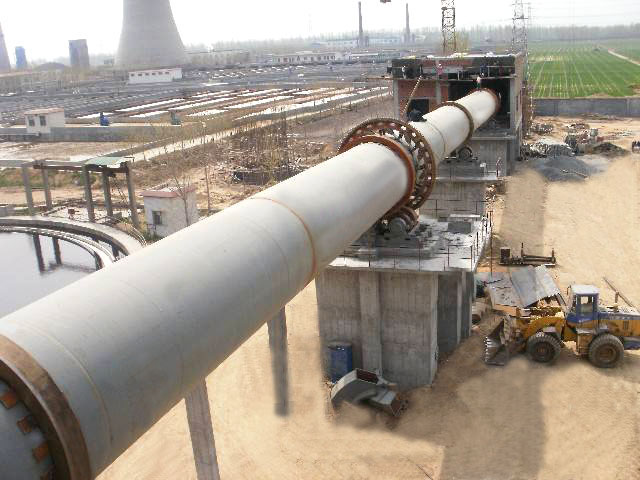

Когда металлургическая вращающаяся печь находится в нормальном режиме работы, главный приводной двигатель передает мощность на открытое зубчатое колесо через главный редуктор для приведения в действие вращающейся печи. Материал поступает в печь для обжига из конца печи (верхнего конца цилиндра). Из-за наклона и медленного вращения цилиндра материал катится в окружном направлении и перемещается в осевом направлении (от верхнего конца к нижнему), а сырье попадает в охладитель через крышку головки печи для охлаждения. Топливо впрыскивается в печь из головки печи, выхлопной газ, образующийся при сгорании, обменивается с материалами, а затем выводится из хвостовой части печи.
Технические параметры
| Модель （m） | Размер корпоса барабана | Мощность （kw） | Вес （t） | Примечание | ||||
|---|---|---|---|---|---|---|---|---|
| Диаметр（m） | Длина（m） | Наклог（%） | Производительность （t/d） | Скорость вращения（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | Передняя печь для разложения |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | Передняя печь для разложения |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | Передняя печь для разложения |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | Передняя печь для разложения |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | Печи разложения предварительного нагрева |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | Печи разложения предварительного нагрева |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | Печь энергии для выработки тепловы |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | Печи разложения предварительного нагрева |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | Печи разложения предварительного нагрева |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | Печи разложения предварительного нагрева |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | Печи разложения предварительного нагрева |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | Печи разложения предварительного нагрева |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | Печи разложения предварительного нагрева |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | Печи разложения предварительного нагрева |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | Печи разложения предварительного нагрева |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | Печи разложения предварительного нагрева |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | Печи разложения предварительного нагрева |
