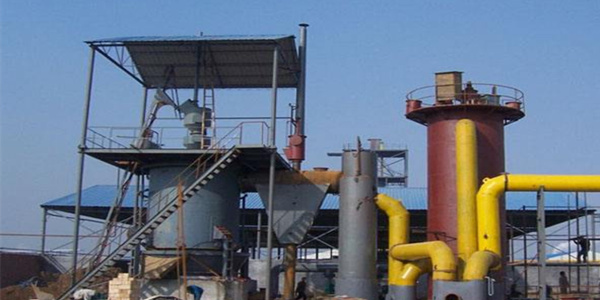

Одноступенчатый газогенератор

Одноступенчатый газификатор представляет собой конструкцию с полной водяной рубашкой для непрерывного производства газа. Воздух из воздуходувки и пар 0,29 МПа, производимый корпусом печи, смешиваются с образованием насыщенного воздуха в качестве агента газификации и поступают в газовую печь через обратный клапан через дно газовой печи. Кусковой уголь измельчается и просеивается до размера частиц 20-50 мм или 50-100 мм. Продуктовый газ в газовой печи пылится гравитационным пылеуловителем и циклонным пылеуловителем, а затем транспортируется к пользователю по газопроводу.

Технические характеристики:

1. Процесс прост, площадь небольшая, вложения небольшие, а операция проста.

2. Механическая загрузка угля, выгрузка мокрого шлака, отсутствие вторичного загрязнения.

3. Температура газа на выходе составляет 400-550 ℃, а коэффициент использования тепловой энергии хороший.

После отсеивания угля, соответствующего показателям процесса газификации подается в газовую печь с помощью топки, а смесь собственного пара и воздуха выдувается из днища печи в качестве агента газификации. Уголь подвергается физическим и химическим реакциям в печи с образованием горючего газа. Верхний газ проходит через циклонное обезжиривающее устройство и электрическую ловушку для фильтрации смолы. Нижний газ проходит через циклонный пылеуловитель для удаления пыли, смешивается и транспортируется к пользователю.
